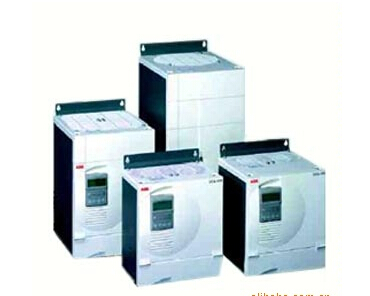

DCS 400直流传动，两象限或四象限运行，直流输出20 - 1000 A，3相交流输入230 - 500 V。
DCS400采用全新的设计，应用最新的半导体技术，增加了产品的可靠性。新颖的软件结构使调试过程变得非常简单。小巧的设计为用户节省了大量的空间。紧凑的设计还体现在其完全内置的磁场单元：内部包含磁场电抗器和熔断器。由于磁场单元使用了IGBT技术，所以没有必要再根据不同的供电电压选用磁场变压器。
标准特性
•基于IGBT技术的励磁单元-内置熔断器和进线电抗器
•测速机、编码器或EMF测速反馈
•多种保护功能
•远程/本地控制
•自动弱磁
•应用宏
•调试向导
•电枢电流, 励磁电流和速度调节器的自适应
•易于使用
I/O接口
• 8 路数字输入口
• 5 路数字输出口
• 2 路模拟输入口
• 2 路模拟输出口
• 1 路测速机信号输入口
• 1 路脉冲编码器信号输入口
• 可连接多种现场总线适配器
保护功能
• 速度反馈丢失
• 过温
• 过载
• 超速
• 电枢过流
• 电枢过压
• 电枢电流脉动
• 最小励磁电流
• 最大励磁电流
• 电机堵转
技术参数
|
三相电源电压:
|
3相交流 230 到 500 V ± 10%
|
|
频率:
|
50 Hz 或 60 Hz
|
|
频率波动：
|
50 Hz: ±5 Hz；60 Hz: ± 5 Hz
|
|
直流输出电流：
|
20...1000 A DC
|
|
励磁电压：
|
50...440 V
|
|
|
|
|
环境温度：
|
+5 到 +40°C
|
|
相对湿度：
|
5 至 95%, 无凝露
|
